• 产品名称:变电站自动化系统
  • 产品型号: DNB300
  • 适用范围: 适应110KV及其以下电压等级变电站的综合自动化系统

产品介绍


1.系统用途:
  DNB300变电站综合自动化系统是长沙德能电力有限公司根据
电力系统自动化及无人值守的要求,总结国内外变电站微机控制及保
护的研究和生产的先进经验,专门研发出来的用于110KV其以下
电压等级变电站的一套综合自动化系统。该系统突出解决了微机保护
监控系统在恶劣环境下(如低温、潮湿、强电磁场干扰、腐蚀性场
所、高海拔、高温、多雷电等)长期可靠运行问题和常规控制、测
量与信号兼容性问题。本系统具有保护、逼测、逼信、逼脉、遥调、遥
控功能,可实现对变电站全方位的控制和管理,实现了变电站无人或少
人值守 功能,为变电站的安全可靠运行提供了完整的解决方案。

2.系统特点:
  ■  分层式设计
         整个系统采用分层分布式结构,接纵向分为变电站层、通讯层和间隔层。间隔层的设备可直接下放至开关场就 地,减少了大量的二次接线,各间隔层设备相对独立,仅通过通讯网与变电站层联系,取消了原本大量人主控 室的测
    量、保 护等信号,节约了投资,在保持了系统可扩充性的前提下,提高了系统的可靠性。
  ■  系统化设计
        DNB300变电站综合自动化系统从功能上可以分为当地后台监控系统、远动通讯系统、测控系统及保护系四大部分。测控和保护系统相互独立,装置内部采用了分离的交流采样回路,即保证了系统的监测精度,又保证 了保护所要
   求的抗饱和性。而后台系统和远动系统则共同运行于通讯层的100M以太通讯网上,远动系统信息直 采直送,不依赖于当地后台监控系统。
  ■  高可靠性设计
        采用高性能、高可靠性、高集成度的工业级芯片,加以高精度阻窑滤波元 件及密封继电器,确保了装置在高、低温环境下的可靠性。开入开出采用多重光电隔离、采样软硬件滤波、磁环回路、看门狗电路、智能诊断、各种开放闭
   锁控制,主板电路设计原则等多种抗干扰措施。按继电保护的可靠性要求设计监控系统,提高系统整体可靠性,以真正实现变电站无人值班。开关遥信采用双位置采集,避免了开关操作遥信抖动问题。全封闭抗干扰单元机箱,新型背
   插式结构设计,双层屏蔽,总线不外引,减少电磁干扰的影响,装置面板外带塑 料罩,防尘防灰,更防用户误操作。
  ■  免维护设计
       完善的自检体系,硬件监测直到跳闹出口继电器。同时在采样回路中选用了高精度、高稳定性器件,由软件实现 模拟量精度的调整,取消了传统的模拟量精度调节补偿元件,提高了模拟回路的可靠性,亦方便了现场的调试和 校验。
  ■  功能通讯设计
       DN300装置具有双485通讯模式,解决了通讯速度和稳定性的瓶颈问题,为系统通讯网的 构成提供了多种选择,提高了整个系统的通讯可靠性。而DN300系统的通讯管理机更提供了强大的通讯处理 能力,可以同时监控上百个接
   点。
  ■  开放性设计
       DNB300变电站综合自动化系统的后台监控核心采用了组件对象模型的系统架构,组态灵活,支持全站数据 共享。整个系统扩充方便,支持接入其他厂家智能设备,且通讯接口方式选择灵活,可在线配置多种标准通讯规约,例如
    CDT91、DNP3.0、IEC101、IEC104等。
  ■  人性化设计
       在间隔层设备中采用了"免调节"、"即查即用\"过程全息再现"等设计理念,使用户可以非常方便的使用和维护系统装置。保护投退、保护定值、事件记录等信息更采用全中文显示,显示信息丰富,操作简单方便。

3.主要功能:

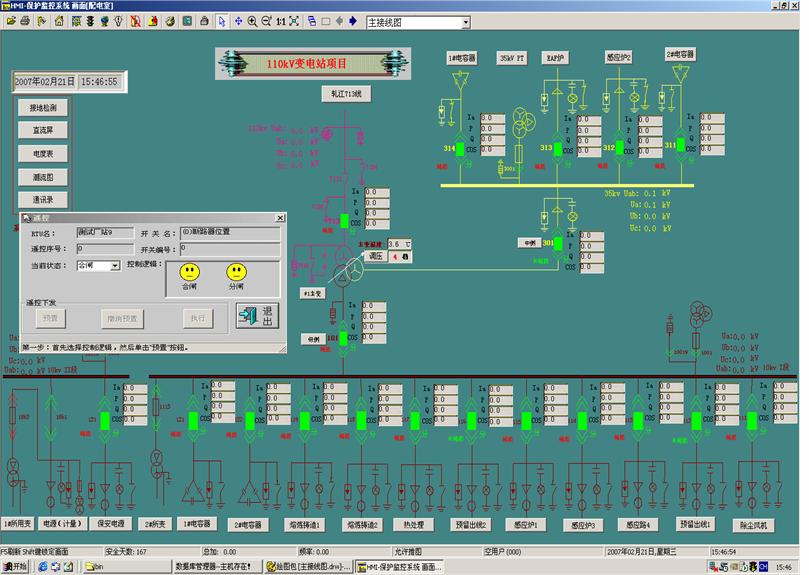

      基本功能                                   图模一体化技术
      ● 支持遥测、遥信、遥控、遥调、SOE事件记录       ● 采用图模一体化技术
      ● 支持保护定值整定、保护投退、设备参数等修改    ● 提供动态连接数据的可视化图形编辑工具
      ● 提供远程维护和远程浏览(WEB)功能              ● 提供软件组态功能方便用户多种应用
      ● 提供故障录波分析、电压无功调节、小电流接地    ● 建立电气工程图设计管理,减少运行维护工作量
         选线、预置过负荷控制(低压、低载减载)        ● 绘图、建模、置库一次完成
      ● 提供软件五防、智能刀闸、现场操作票管理
      ● 提供通信接口自动监测功能
      ● 提供语音报警、事故自动推画面、挂\摘牌操作

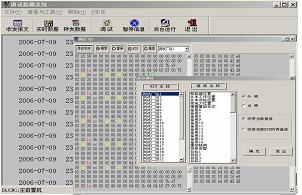

     告警和事件记录                                电子报表
       报警和事件记录程序接收由系统实时数据处理             通过标准的商用电子制作软件来自动生成日、
     程序发出,并按报警等级和事件分类。分别保存           月、年报表。统计负荷的最大值、最小值、平均
     到数据库,同时激活打印机和音响报警。                 值开关变位次数、遥控次数。

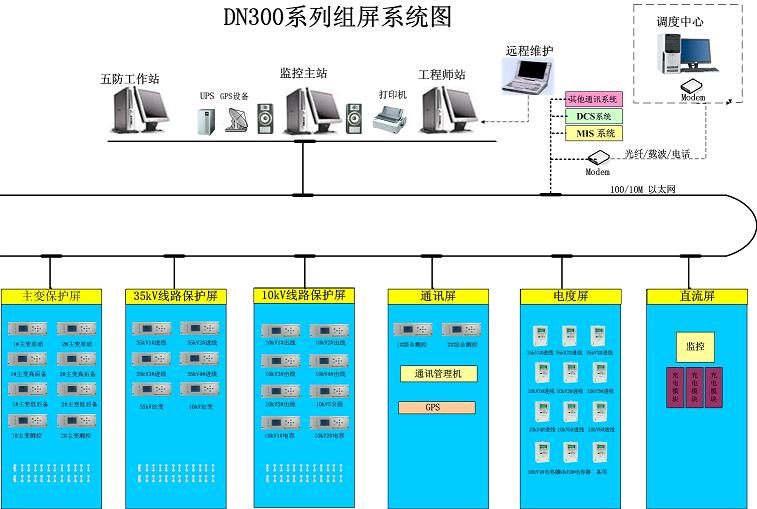

4.系统图:
