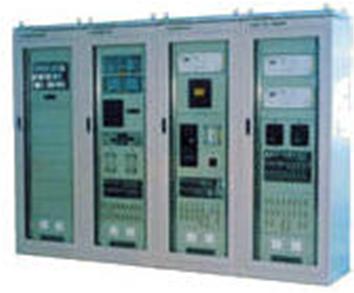

• 产品名称:水电站自动化系统
  • 产品型号: DNS300
  • 适用范围: 应用于6.3kV、10kV电压的机组的保护、控制、测量、监视,并可与梯级调度中心通信,实现水电站“无人值守”或“少人值守”及水电站安全经济运行。

产品介绍

     应用于6.3kV、10kV电压的机组的保护、控制、测量、监视,并可与梯级调度中心通信,完成遥测、遥信、遥控、遥调功能,实现水电站“无人值守”或“少人值守”及水电站安全经济运行。系统由电站控制层和现地控制保护层等组成
1、概述
     DNS300水电站综合自动化系统是德能电力
开发的新一代大型水电站计算机监控软件。系统结合
当今计算机最新技术及同行厂家经验,定位为致力于
提供一套实现大型水电站无人值班的全开放式的分层
分布的计算机监控系统。该系统具有强大的一体化软
件平台,整个系统配置灵活,具有很强的通用性,面
向对象的软件设计语言使系统更加扩充容易,整个系
统既能满足可靠性高、规模较大的高要求用户的需要
又能满足规模较小的用户需要,是水电站自动化解决
方案的首选产品。
2、系统特点
  ● 遵循开放式的原则,采用国际标准的软硬件平台。使用32/64位占先式多任务和多线程、开放式结构的
      操作系统,TCP/IP网络通讯协议,商用数据库等。
  ● 采用面向电力系统大对象的设计思想进行设计和编程,系统模块化程度高,从而有利于系统扩充。
  ● 采用分布式数据库管理系统,以组件技术为基础,使实时数据常驻内存,从而满足实时性的要求;将实时
  ● 数据库与商用数据库相结合,实现了数据库管理的分布式、数据访问的快速性和数据库接口的标准性,
     因而具有很好的开放性。
  ● 灵活的网络管理和消息通讯机制,支持双网、双机冗余热备用,支持多种规约,支持双通道切换,满足电
     力系统可靠性的要求。
  ● 采用动态库技术解决了代码复用问题,提高开发效率。
  ● 系统具有可扩展性。主站系统的规模、容量、处理速度、CPU负荷在考虑到水电站现状和远景规划的基
     础上,应有充足的裕度,在机组、通信线路数目增加时,不会使系统的性能有明显的下降。
  ● 采用通用的商用数据库,保存静态数据库、动态数据库以及历史数据库,方便用户的二次开发和第三方系
     统的介入。采用标准的网络通信协议,使得不同系统间可直接互连。
  ● 基于以太网平台的水电站计算机监控系统。支持各种国际及电力系统标准通讯规约。

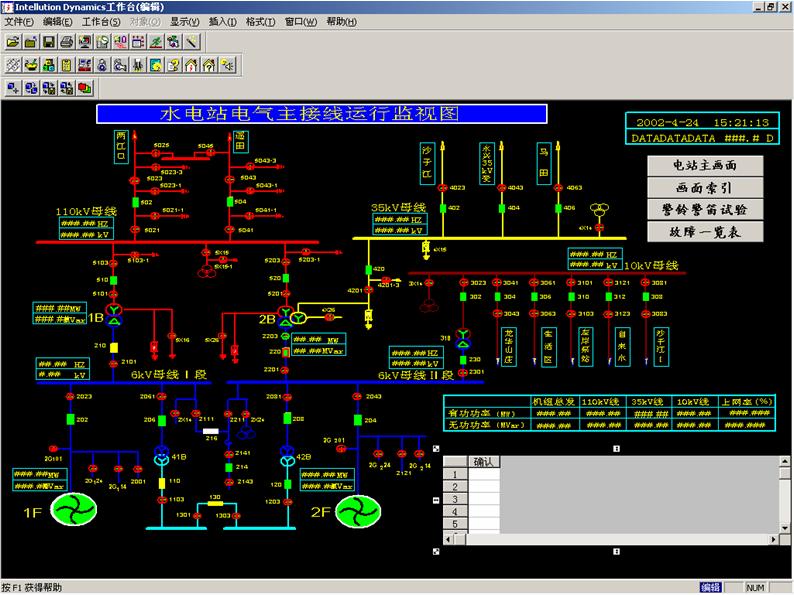

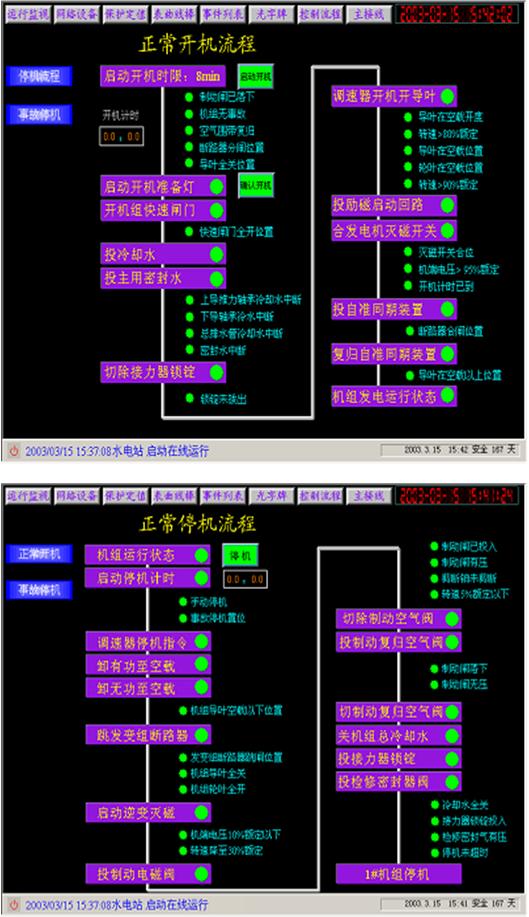

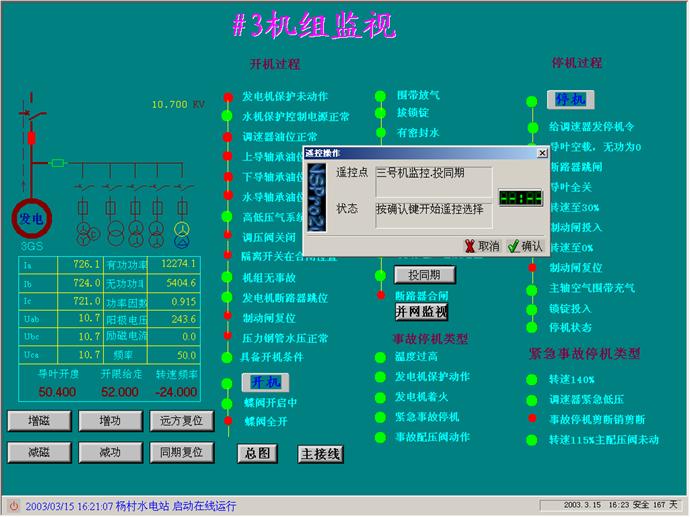

  ● 友好的人机操作界面、先进的语音报警平台、丰富的工业控制图形组态模块(动态潮流、三维按纽、温度
     计、转速仪表)。
  ● 支持OPC标准。
3、系统功能:

● 各主要机电设备运行参数监视和记录
  ● 事件顺序记录
  ● 事故追忆记录
  ● 有功功率联合控制(AGC)
  ● 无功功率联合控制(AVC)
  ● 控制和调节
  ● 主设备保护和线路保护
  ● 厂用电源备自投
  ● 电厂设备运行管理
  ● 语音报警功能
  ● WEB远程访问
  ● 模拟显示屏
  ● 统计和制表打印
  ● 故障自诊断和自恢复功能
4.主要技术指标:
  ● 可靠性
    ① 平均故障间隔时间(MTBF):
        主计算机(含磁盘)                   ≥35000h
        现地控制单元                           ≥45000h
    ② 可利用率:
        计算机监控系统可利用率保证             ≥99.9%
    ③ 可维护性:
        设备平均故障排除时间(现场有备件)  ≤0.5h
  ● 实时性
    ① 数据采集的实时性
        电气模拟量采集周期                     ≤1s
        非电气模拟量(不包括温度)采集周期     ≤2s
        状态和报警点采集周期                   ≤100ms
        事件顺序记录点(SOE)分辨率            ≤1ms
        LCU采集的变化数据到实时数据库时间     ≤2s
    ② 控制响应时间
        LCU接受控制命令响应时间                ≤1s
    ③ 人机接口响应时间
        调用新画面的响应时间(90%画面)   ≤1s
        画面动态数据刷新时间                      ≤1s
        操作员命令发出到显示响应时间          ≤2s
        报警或事件发生到画面显示发出音响时间   ≤2s
   ④ 主控层控制功能响应时间:
       有功功率联合控制任务执行周期          3~15s
       无功功率联合控制任务执行周期          6s~3min
       调度系统数据采集和控制响应时间      满足调度要求

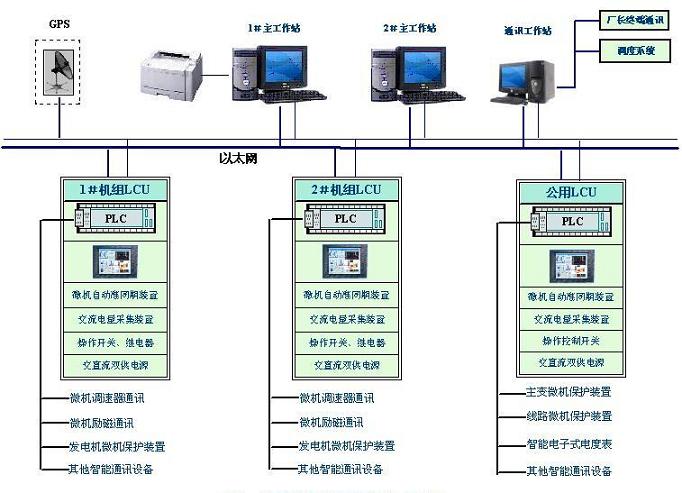

5.系统图
