1、概述        DNBZ300泵站综合自动化系统由调度主控室的服务器和机  组PLC、公用PLC、DN300系列保护装置、其它厂家智能终端系统组 成可对远方和当地的遥测量、遥信量、遥脉量进行准确的测量、监 视及处理，并对系统中各可控电气设备进行遥控、遥调，完成对泵 站全面的监视和控制同时特别注重实现泵站故障运行状态的监测、 分析功能，即电力系统运行中的事故分析、事故记录及接地检测功 能以协助运行人员尽快掌握事故发展过程、查明事故原因。        本系统综合运用了目前最新的自动控制技术、计算机技术、 网络通讯技术，使系统功能齐全、可靠，配置灵活、经济，用户操 作方便实现了泵站的“无人值班，少人值守”和安全经济运行等， 从各方面满足了用户的需求。本系统中电气设备安全可靠易操作， 性能优良并有防尘、防水防虫及“五防闭锁”功能。

2、系统特点

   ● 遵循开放式的原则，采用国际标准的软硬件平台。使用32/64位占先式多任务和多线程、开放式结构的操作系统，TCP/IP网络通讯协议，商用数据库等。
   ● 采用面向电力系统大对象的设计思想进行设计和编程，系统模块化程度高，从而有利于系统扩充。
   ● 采用分布式数据库管理系统，以组件技术为基础，使实时数据常驻内存，从而满足实时性的要求；将实时数据库与商用数据库相结合，实现了数据库管理的分布式、数据访问的快速性和数据库接口的标准性，因而具有很好的开放性。
   ● 灵活的网络管理和消息通讯机制，支持双网、双机冗余热备用，支持多种规约，支持双通道切换，满足电力系统可靠性的要求。
   ● 系统具有可扩展性。主站系统的规模、容量、处理速度、CPU负荷在考虑到泵站现状和远景规划的基础上，应有充足的裕度，在机组、通信线路数目增加时，不会使系统的性能有明显的下降。
   ● 采用通用的商用数据库，保存静态数据库、动态数据库以及历史数据库，方便用户的二次开发和第三方系统的介入。采用标准的网络通信协议，使得不同系统间可直接互连。
   ● 基于以太网平台的泵站计算机监控系统。支持各种国际及电力系统标准通讯规约。
   ● 友好的人机操作界面、先进的语音报警平台、丰富的工业控制图形组态模块（动态潮流、三维按纽、温度计、转速仪表）。
   ● 支持OPC标准。

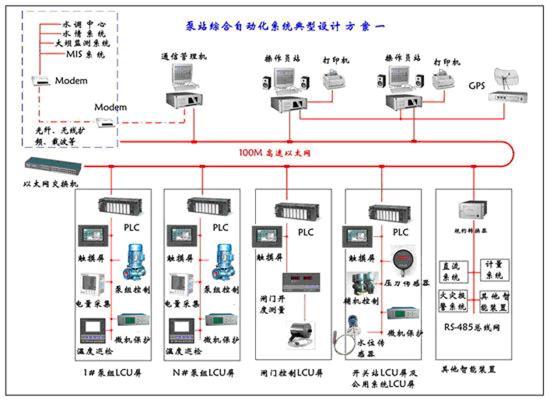

3、典型结构
