一．装置用途
适用于35kV及以下电压等级变电站、发电厂、配电室的进出线路保护。
二．主要功能
1．保护功能
● 三段过电流保护（可带方向控制、低压控制）
● 零序过流保护
● 过负荷
● 低周减载（带滑差闭锁、低压闭锁）
● 三相一次重合闸（可检无压、检同期）
● 过流加速保护
● 低压保护
● 过压保护
● PT断线告警
● 控制故障告警
2．测量功能
● 电流(Ia、Ic)、电压(Ua、Ub、Uc) 测量精度0.2级
● 功率(P、Q)、功率因数(Pf) 测量精度0.5级
● 电度(PhI、QhI、PhE、QhE) 测量精度0.5级
● 频率(F) 测量精度0.01Hz
3．输入输出
● 12路外部开关量输入，支持直接跳闸或告警
● 10路交流模拟量输入
● 7路开关量输出
4．控制功能
● 断路器遥控分/合闸
● 远方操作闭锁
● 断路器防跳闭锁控制
5. 通信功能
● 具有两个独立的RS485通信串口
● 波特率300～9600可设置
● 支持MODBUS和IEC870-5-103规约
6. 全汉化128×64液晶显示
7. 最多能保存64条事件顺序记录, 掉电不丢失
8．具有故障录波功能，录波数据掉电不丢失

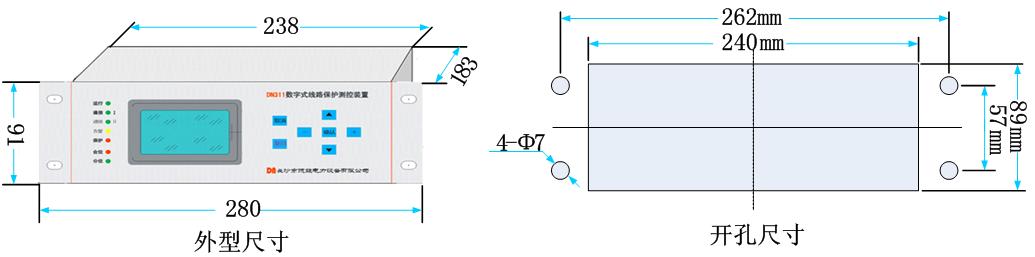

三.外型尺寸及开孔尺寸
