• 产品名称:数显仪表
  • 产品型号: DNM200
  • 适用范围:

产品介绍

一.概述
     DNM200系列多功能电力仪表是一种用于电力质量监测的理想设备。该仪表具有对电网中电流、电压、频率、有功功率、无功功率、视在功率、电能、功率因数等进行同时测量的功能。适用于变压器、发电机组、电容器组和电动机等的分布式检测,电力电网、自动化控制系统的现场监测显示等。它能测量所有的电量参数,可方便地应用于各种量程的交流开关和工业供电分布式测控系统的测量和数据记录。
主要功能:
       ●  交流输入:直接输入TV二次电压,TA二次电流。
       ●  电气测量:三相电流、三相电压、有功功率、无功功率、功率因数、频率。
       ●  信号输入:4路无源空接点信号输入,装置内部自带24VDC电源。
       ●  控制输出:共2路独立继电器空接点输出,延时2s返回。
       ●  采用RS-485、MODBUS-RTU 通讯规约。通信波特率可设(600,1200,2400,4800,9600)。
三、通用技术参数:
   1、使用条件;环境温度0~50℃;相对湿度≤90%。
   2、电源电压:AC(85~265)V;电源频率(50/60)Hz。
   3、基本误差: δ=±(0.5%F.S+1dig)。
   4、输入特性:
      ● 标准电流型:输入阻抗250Ω。
      ● 电阻型:引线电阻要求0~5Ω,三根相等。
      ● 脉冲输入型:正弦波、三角波、方波(f<=8KHz,300mV<幅值<12V)、
      ● 脉冲电流、脉冲电压、无源触点等。
   5、输出特性:
      ● 继电器触点容量为5A/240VAC或5A/24VDC,阻性负载;
      ● 电流信号输出,小于750Ω;
      ● 电压信号输出,负载电阻大于250KΩ。
   6、直流电源输出:电压24V,最大电流50mA,配接二线制变送器
   7、功率:小于5W

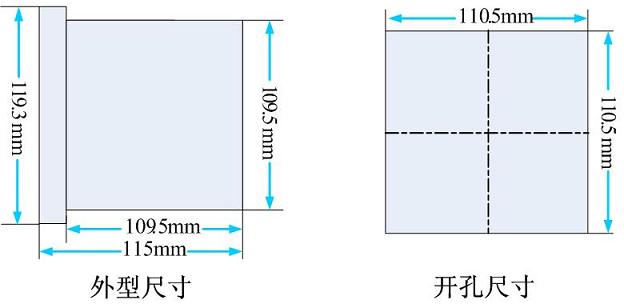

四、外型尺寸及开孔尺寸:
