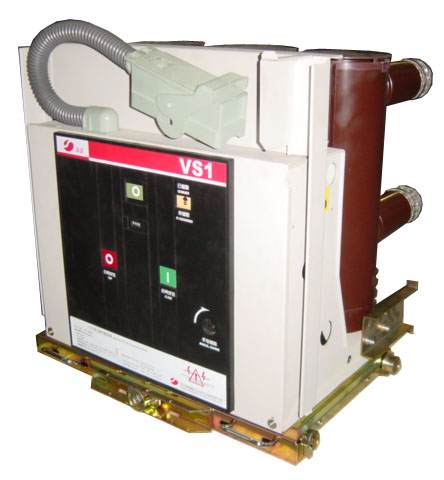

• 产品名称:西安森源VS1
  • 产品型号: VS1
  • 适用范围:

产品介绍

1. 性能及结构
    ●  西安森源配电自动化设备有限公司提供的VS1真空断路器是空气绝缘的户内式开关设备元件。断路器
         符合GB1984、DL/T403及IEC60056等标准的规定。在正常使用条件下,只要在断路器的技术参数
         范围内,它就可以保证安全、可靠地运行于相应电压等级的电网中。
    ●  VS1真空断路器可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000
         次,满容量短路电流开断次数可达50次。
    ●  VS1真空断路器适于重合闸操作并有极高的操作可靠性与使用寿命。
    ●  VS1真空断路器(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面,通常仅
         需对操作机构做间或性的清扫或润滑。
    ●  VS1真空断路器(极柱型)采用了固体绝缘结构—集成固封极柱,实现了免维护。
    ●  VS1真空断路器在开关柜内的安装形式既可以是固定式,也可以是可抽出式的,还可安装于框架上使
         用。
2. 断路器主体结构
    ●  断路器主体部分导电回路设置在用绝缘材料制成的圆柱状绝缘筒内。这种结构可以使得真空灭弧室免
         受外界环境影响和机械的损害。断路器主体安装在做成托架状的断路器操动机构外壳的后部。
    ●  视使用场所情况,可在绝缘筒上增装一个防尘盖(作为附加装置),这种设计有助于防止闪络的发
        生,并作为断路器内部污秽的附加保护。在实际使用当中,额定电流1250A及以下等级在运行时可不
        必去除,额定电流1600A及以上等级运行时则必须去除。
3. 断路器操动机构的结构
    ●  操动机构为弹簧储能操作机构,一台操动机构操作三相真空灭弧室。
    ●  操动机构主要包括两个储能用拉伸弹簧、合闸储能装置、传力至各相灭弧室的连板、拐臂以及分闸脱
         扣装置,此外,在框架前方还装有诸如储能电动机、脱扣器、辅助开关、控制设备、分合闸按钮、手
         动储能轴、储能状态指示牌、合分闸指示牌等部件。
    ●  操动机构适用于自动重合闸的操作,并且,由于电动机储能时间很短,同样也能够进行多次重合闸操
         作。
    ●  操动机构弹簧有手动储能和电动机储能两种储能方式。
4.  脱扣器、闭锁电磁铁和辅助开关
    ●  储能状态指示器带动辅助开关S1、S2、S3,当弹簧储能完成时,S1、S2、S3同时切断电机回路,
         在弹簧系统未充分储能时S3可对合闸脱扣器HQ进行电器闭锁,并提供一个电气操作的准备信号。
    ●  根据断路器切换位置来带动辅助开关QF,当断路器在分闸位置时,辅助开关QF开断分闸脱扣器TQ的
         回路,当断路器在合闸位置时,则辅助开关QF开断合闸脱扣器HQ的回路和选加的闭锁电磁铁Y1的回
         路。
    ●  辅助开关对外留有3对常开、常闭接点,可供各种要求的控制、仪表或联锁功能的使用。
5.  用于GZS1上的手车式断路器
    ●  当断路器用于GZS1柜时,应采用手车式结构。断路器推入柜内后可通过底盘车将断路器从试验位置
         摇进到工作位置,亦可由工作位置摇出到试验位置。解锁后可将手车由柜内拖出,将断路器置于转运
         车上,检修非常方便。底盘车与断路器及柜体之间具备安全的联锁装置,通过底盘车上的辅助开关
         S8、S9保证了与断路器之间可靠的电气联锁。
6. 额定参数
    ●  合闸时间:  50-70 ms            开断时间:  45-60 ms
    ●  分闸时间:  30-50 ms            燃弧时间:  <15  ms
    ●  最小的合闸指令持续时间: 20 ms
    ●  最大的分闸指令持续时间: 20 ms

7. 断路器代号含义及应用
